车身修复（钣金）

一、比赛内容
1.理论考试（80道题，满分：100分，占总成绩的20%）
考试内容：主要为法律法规、职业道德、安全规范和专业基础知识。
考试题型：40题判断题（每题1分）、30题单项选择题（每题1分）、10题多项选择题（每题3分）。
考试时间：60分钟。
考试方式：计算机考试（选手每人一台计算机，直接在计算机上，用键盘或鼠标进行判断和选择）。
注意事项：参赛选手不得夹带任何参考资料进入理论考场。
2.实操比赛（满分：100分，占总成绩的80%，其中车身电子测量和校正占30分、板件更换占40分、受损门板修复占30分）
共3项，分为车身电子测量和校正、板件更换、受损门板修复。
选手按抽签编号滚动交叉进行比赛，单人作业总时间为120分钟。
其中：
车身电子测量和校正    40分钟
板件更换              40分钟
受损门板修复          40分钟
二、名次排列规则
按总成绩由高到低排序，总成绩相同则以实操成绩分数高的名次在前；总成绩相同且实操成绩也相同的，则以3项实操项目总用时短的名次在前。
三、比赛作业工件
1.车身电子测量和校正项目的工件为新赛欧三厢（无天窗）白车身，前纵梁设置变形。
2.板件更换项目的工件为成型板件，材质为低碳普通冷轧钢板，厚度1mm。

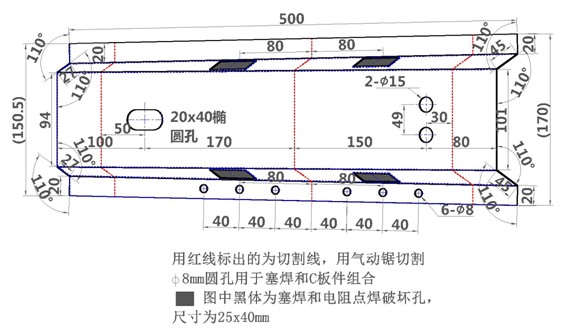

A板件尺寸图：


B板件尺寸图：


C板件尺寸图：

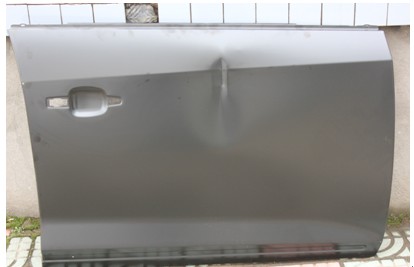

3.受损门板修复项目的工件为已设置损伤的新赛欧左前车门外板。损伤位置如下图：

四、实操比赛计分和考核要求
1.电子测量校正
（1）作业要求 2.板件更换

（1）作业要求

在40分钟内对提供的板件（A、B、C板件）进行测量、画线、切割、定位、电阻点焊和保护焊操作。

1）A板件测量、画线、切割：对板件按图示尺寸进行测量并在红线位置画好切割线，然后对A板件进行切割
（如下图）。

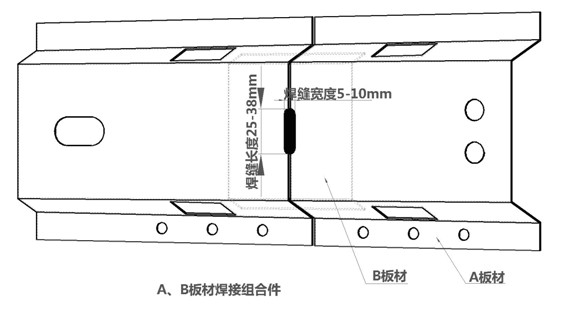

2）A、B板件定位、对接焊：按图示位置对板件进行气体保护焊操作，把B板件和A板件用对接焊焊接在一起
（如下图）。

3）A、C板件定位、气体保护焊的塞焊和电阻点焊：按图示位置对板件进行气体保护焊塞焊
（注：直径8mm的塞焊孔已经加工好，不需要选手进行打孔操作）和电阻点焊操作，把A板、
C板焊接在一起，焊接时要求采用立焊姿势（如下图）。

（2）操作程序

1）选手按照工作人员指示进入比赛场地。
2）裁判确认选手号码是否与比赛程序相符。
3）裁判给选手提供保护焊和电阻点焊焊接练习的焊片。
4）选手1分钟准备，裁判计时，比赛开始。
5）选手穿戴个人防护用品。选手未穿戴好防护用品便开始操作，裁判要制止并要求选手穿戴好防护用品。
6）选手按照A板件尺寸图对A板件进行测量、划线，使用气动切割锯进行切割操作。
7）选手调整保护焊设备、试焊，把分割后的A板和B板件用对接焊立焊焊接起来（焊接中不需要进行除锈、防腐蚀处理，只需用抹布擦拭工件表面即可）。
8）选手调整电阻点焊设备、试焊，把A、B组合件与C板件进行定位，用电阻点焊和气体保护焊塞焊焊接在一起，焊接时采用立焊姿势。
9）选手把操作完毕的工件交给裁判，裁判在工件上标注选手的号码。
10）比赛时间到，选手未完成操作，裁判要停止选手比赛，收回工件，在工件上标注选手的号码。
11）选手焊接结束后关闭焊接设备，清洁、清理场地，按照裁判指示退场，由工作人员引导选手返回休息区。
12）裁判对选手的操作进行评分，重新调整设备、整理场地，等待下一位选手比赛。
13）当日比赛结束后，要进行工件的测量和破坏性试验评分。每个选手的工件评判后要单独包装封存，以便复查。
14）比赛中由于设备故障问题导致比赛中断，裁判要停表，待设备调整好后补足剩余比赛时间。
（3）考核要点：安全防护、设备调整、切割尺寸、定位准确性、焊接缺陷、焊点大小、焊点间距、焊点与边缘距离、破坏性试验后的焊接质量。
（3）电阻点焊焊接技术要求

1）焊件的焊点上有熔穿孔、气孔＞1mm、飞溅物≥3个、焊点外圈不连续、焊点颜色全部变蓝等缺陷
判定此焊点不合格，此焊点不再进行测量和破坏性试验评分。

2）焊点直径≥4mm。

3）在A板破坏孔位置进行扭曲破坏试验后，工件上有≥4mm的孔洞。

（4）气体保护焊焊接技术要求
1）焊件的焊疤上有熔穿孔，气孔＞3个，不正确熔化＞1mm，咬边长度＞5mm，二次焊接，飞溅物≥10个等缺陷判定此焊疤不合格，此焊疤不进行测量和破坏性试验评分。
2）对接焊的焊疤长度：25mm≤焊疤长度≤38mm
3）对接焊的焊疤宽度：工件正面：5mm≤焊疤宽度≤10mm
工件背面：焊疤宽度≤5mm
4）对接焊工件夹缝宽度：2-3mm
5）塞焊的焊疤直径： 工件正面：9mm≤焊疤直径≤12mm
工件背面：焊疤直径≥9mm
6）焊疤高度：正面焊疤最大高度≤3mm
7)在A板破坏孔位置进行塞焊破坏性试验后，C板件上应有直径≥9mm的孔。
3.受损门板修复
（1）作业要求
（2）考核要点
安全防护、设备调整、修复后形状。修复后技术要求如下：
1）打磨后裸金属为椭圆状，长轴240mm,短轴160mm。
2）凹陷部位修复后高度低于原表面，差值≤1mm。
3）车身线、钢板曲率应与专用卡尺吻合，不能超出±1mm。曲率卡尺测量位置见下图：

5）凹陷部位修复后高度不得高于原表面。
6）凹陷部位修复后不得有孔洞。
五、比赛需要工量具、配件辅料和设备
1.选手自备：安全鞋（带铁包头）
2.比赛现场提供：

电子测量项目
编号	器材名称	型号及规格	数量	备注
1	电子测量系统	Bantam-Shark3	4台	麦特公司提供(原奔腾公司,下同)
2	车身校正仪	Bantam-B2E	4台	麦特公司提供
3	防护眼镜	无色透明	20副	麦特公司提供
4	安全帽（硬质）		4个	麦特公司提供
5	耳罩		4个	麦特公司提供



板件更换项目
编号	器材名称	型号及规格	数量	备注
1	电阻点焊机	Bantam-Fan-I	4台	麦特公司提供
2	气体保护焊机	Bantam–Fan V1500	4台	麦特公司提供
3	7抽工具车	C-7DA2	4台	麦特公司提供
4	工具车钳工台	C-A9	4台	麦特公司提供
5	台虎钳	C-A8（4”）	4台	麦特公司提供
6	C型大力钳	P37M11A	6把	麦特公司提供
7	焊接大力钳	P38M11A 11’	8把	麦特公司提供
8	斜嘴钳	P106A	4把	麦特公司提供
9	划针	MTC155	4支	麦特公司提供
10	气动环带打磨机	JAS-0451 (10×330MM)	5把	麦特公司提供
11	气动切割锯	JAT-1011	4台	麦特公司提供
12	气动切割锯条	JAT-10T18	50件	麦特公司提供
13	玻璃纤维柄圆头锤	M0416	1把	麦特公司提供
14	钢板尺	300mm	6把	麦特公司提供
15	钢板尺	500mm	6把	麦特公司提供
16	直角钢板尺	500mm	6把	麦特公司提供
17	焊接铁桌	70×50×90cm	4张	麦特公司提供
18	电阻点焊试焊片	125mm×35mm×1mm	若干	麦特公司提供
19	气体保护焊试焊片	125mm×70mm×1mm	若干	麦特公司提供
20	气体保护焊试焊片	125mm×70mm×1mm（有15个8mm孔）	若干	麦特公司提供
21	焊接防粘膏		若干	麦特公司提供
22	焊丝	牌号：AWS-70S-6 直径：0.6mm	若干	麦特公司提供
23	自变色焊接头盔	自变色	6个	麦特公司提供
编号	其他物品 名称	型号及规格	数量	备注
1	焊接手套		6副	麦特公司提供
2	焊接护腿		4副	麦特公司提供
3	焊接工作服		4套	麦特公司提供
4	瓶装保护气	二氧化碳25%氩气75%（混合气）	6瓶	校方提供
5	黑、白记号笔		各10支	校方提供



门板修复项目
编号	器材名称	型号及规格	数量	备注
1	钣金快修组合工具	Bantam-B2000	4套	麦特公司提供
2	门板专用卡尺		4套	麦特公司提供
3	平挫	MF07A	8把	麦特公司提供
4	气动环带打磨机	JAS-0451 (10×330MM)	5把	麦特公司提供
5	轨道式自生成真空打磨机	JAS-1020-5HE (5”)	6台	麦特公司提供
6	6件套汽车钣金工具组	AG010030A	4套	麦特公司提供
7	游标卡尺	MTC1200	1把	麦特公司提供
8	游标卡尺	MTC1300	1把	麦特公司提供
9	圆口大力钳	P32M10A	24把	麦特公司提供
10	直口大力钳	P30M10A	24把	麦特公司提供
11	砂纸	60目、80目	各200张	麦特公司提供
12	防尘口罩		100副	麦特公司提供
13	防护面罩	无色透明	4个	麦特公司提供
14	气管（配公母快速接头）	内径8mm（公制）	8根	校方提供
15	门板支架		4个	麦特公司提供
编号	其他物品 名称	型号及规格	数量	备注
1	电源插座	220V配10m线	5个	校方提供
2	抹布		200块	校方提供
3	麦特工作服		80件	麦特公司提供
4	工作帽		120顶	麦特公司提供

六、比赛相关的技术资料和理论考试参考资料
理论考试参考资料：中国汽车维修行业协会组织编写，人民交通出版社出版的《职业道德和法律法规》（模块A）、《车身修复》（模块F）。
