一、赛场环境
1.竞赛场地平整、明亮、通风良好，场地面积满足比赛要求，场地净高不低于4m。
2每个竞赛工位提供220V交流电源，供电负荷不小于1kw，提供独立的电源保护装置和安全保护措施。
3.每个竞赛工位提供面积不小于1.8m2的工具材料摆放台。
4.每个竞赛工位提供性能完好的计算机一台，并安装中望CAD制图软件、编程软件和组态软件。
二、竞赛设备技术平台
1.基本规格
|
序号 |
项目内容 |
规格、技术指标 |
数量 |
单位 |
|
1 |
智能建筑模型 |
由铝合金型材框架和安装布线网孔板组成，4660mm×2220mm×2330mm（长×宽×高），分为智能大楼、智能小区、管理中心和楼道等区域，智能大楼设计为两层结构，器件采用自攻螺丝和工程塑料卡件配合安装。 |
1 |
台 |
|
2 |
安装布线网孔板 |
780mm×750mm |
26 |
块 |
|
710mm×390mm |
1 |
块 | ||
|
1500mm×260mm |
3 |
块 | ||
|
1500mm×500mm |
3 |
块 | ||
|
1500mm×400mm |
1 |
块 | ||
|
3 |
总电源箱 |
空气开关、电源指示器 |
1 |
套 |
|
4 |
安防控制箱 |
AC24V/1A、DC12V/5A、DC18V/8A |
1 |
套 |
|
5 |
消防控制箱 |
DC24V/3A、24V继电器 |
1 |
套 |
|
6 |
|
HW5201、HW5208、DC24V/6A 24V继电器 |
|
|
|
7 |
|
600mm×600mm×800mm（长×宽×高） |
|
|
|
8 |
|
Φ300mm×450mm（圆×高） |
|
|
|
9 |
|
900mm×250mm×1200mm（长×宽×高） |
|
|
|
|
|
20mm×10mm×11mm（长×宽×高） |
|
|
|
11 |
计算机 |
主流品牌电脑，内装操作系统，编程软件，组态软件，中望CAD制图软件 |
1 |
套 |
2.系统配置
|
序号 |
名称 |
配置内容 |
|
1 |
对讲门禁与室内安防系统 |
系统配置有单元门口主机、单户门口机、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机、门磁开关、家用紧急求助按钮、被动红外空间探测器、被动红外幕帘探测器、燃气探测器等器件。可完成可视对讲门禁及室内安防系统的线路铺设、连接和各种功能调试。 |
|
2 |
消防系统 |
系统配置有消防报警主机、智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等器件。可进行器件的选择、检测、安装、消防联动系统的线路铺设、连接、系统调试、编程和运行任务。 |
|
3 |
视频监控系统 |
系统配置有高速球云台摄像机、一体化枪型摄像机、红外摄像机、室内全方位云台、矩阵主机、彩色监视器、硬盘录像机、主动红外对射报警器等器件，可进行器件的选择、检测和安装。完成视频监控系统的线路铺设和连接。通过系统模块的参数设置和编程，实现监视器的视频监控、画面切换和报警联动录像等功能。 |
|
4 |
综合布线系统 |
系统配置有RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、电话机、RJ11水晶头、RJ45水晶头等器件，可完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连接（端接）。通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。 |
|
5 |
DDC监控系统 |
系统配置有DDC控制器、时间模块、LON网络适配器、编程软件、组态软件、射灯、照度探测器，能进行DDC通道编程配置、照明监控编程、上位监控工程通讯连接、动画组态等工作任务。 |
3.工具及配件
|
序号 |
名称 |
内容 |
|
1 |
工具 |
包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。 |
|
2 |
耗材配件 |
包含PVC线槽、RJ11水晶头、RJ45水晶头、BNC视频接头、23芯线(红、黑)、16芯线(黄、白)、网线、电话线等。 |

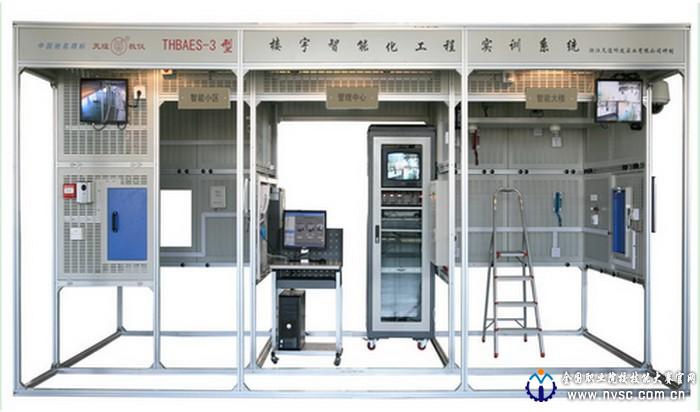

4.天煌教仪THBAES-3型智能建筑模型
采用智能建筑模型结构，包含智能大楼、智能小区、管理中心和楼道等功能区域。系统设有总电源箱、安防控制箱、消防控制箱、DDC控制箱。
智能大楼设计为两层结构，可实现消防、视频监控和综合布线系统的工程训练。
楼道和智能小区分别设有单元门和单户门，可实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
管理中心实现智能小区和智能大楼的集中监控和管理，包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。
在智能大楼、管理中心区域内，安装布置消防系统现场设备，消防系统配置有模拟消防泵、排烟风机、防火卷帘门。
在智能大楼、管理中心和楼道各区域内，安装典型监控器材（各类型的高速球云台摄像机、一体化枪型摄像机、室内云台摄像机等），实现主要出入口和关键区域视频监控，设有三台监视器，其中两台17寸液晶监视器、一台14寸CRT监视器。
在智能建筑模型周围安装红外对射、智能小区内的房间窗户装有幕帘探测器实现智能建筑行业典型周界防范。
各功能区域之间采用工程桥架实现系统连接。
THBAES-3型技能竞赛设备
