一、产品概述

　　本系统是为职业院校、职业教育培训机构研制的楼宇自动化技术实训考核装置，根据智能建筑行业楼宇自动化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，包含了计算机技术、网络通信技术、综合布线技术、DDC技术等，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合智能建筑、楼宇自动化等相关专业的教学和培训。

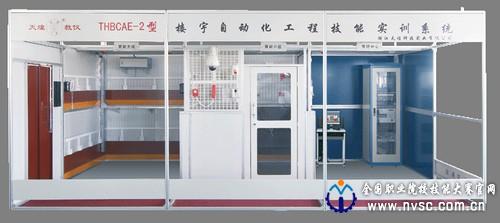

　　该系统在结构上以智能建筑模型（包含了智能大楼、智能小区、管理中心和楼道等典型结构）为基础，涵盖了对讲门禁、安防、视频监控、消防、综合布线和DDC控制六个系统，各系统既可独立运行，也可实现联动。通过此系统进行项目训练，检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养、交流沟通能力等。

　　二、本系统以工作过程导向，工学结合的模式规划教学活动，完成以下任务

　　1、可视对讲门禁系统安装、接线和调试项目

　　系统部件安装任务

　　单元门口主机、室外呼叫模块、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器和管理中心机等主要器件的选择、检测，并将上述器件安装到对应区域的合理位置。

　　系统接线任务

　　完成可视对讲门禁系统的线路铺设和连接。

　　系统调试任务

　　设置可视对讲门禁系统器件的相关参数，完成室外主机地址设置、室内分机地址设置、ID卡分配与注册、管理中心机设置等，实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件记录、处理开门、报警信息等功能。

　　2、安防系统安装、接线和调试项目

　　家用紧急求助按钮、可燃气体探测器、红外对射报警器、声光报警器、红外探测器、门磁等安防探测器的选择、检测，并将上述器件安装到对应区域的合理位置。

　　安防探测器和报警主机、视频监控系统之间的线路铺设和连接。

　　安防探测器和报警器、视频监控之间联动的参数设置、联动编程。

　　3、消防联动系统安装、接线、调试、编程和运行项目

　　系统部件安装任务

　　智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、可燃气体探测器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、广播模块、壁挂式紧急广播音箱、总线制编码消防电话专用模块、总线制固定式消防电话分机、CD录放盘、广播功率放大器、智能总线制消防电话主机、编码器等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

　　系统接线任务

　　完成消防联动系统的线路铺设和连接。

　　系统调试、编程和运行任务

　　通过系统模块的参数设置和联动编程，实现消火栓泵、排烟机、声光报警器、消防广播的手动操作和联动。

　　4、综合布线系统安装、布线、接线、调试、编程和运行项目

　　系统部件安装任务

　　RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、路由器、墙柜、电话机、RJ11水晶头、RJ45水晶头等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

　　系统布线、接线任务

　　完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连结（端接）。

　　系统调试、编程和运行任务

　　通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。

　　5、视频监控系统安装、接线和编程、调试项目

　　系统部件安装任务

　　高速球云台摄像机、彩色半球摄像机、黑白半球摄像机、矩阵主机、彩色监视器、硬盘录像机等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

　　系统接线任务

　　完成视频监控系统的线路铺设和连接。

　　系统编程、调试任务

　　通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像。

　　6、DDC的接线、编程、调试和上位监控项目

　　DDC模块的通道连结和跳线设置。

　　DDC通道编程配置和控制编程。

　　上位监控工程通讯连结、动画组态。

　　三、通过项目任务实施，可考察的职业能力

　　1.智能建筑的结构设计能力

　　2.楼宇自动化工程设计能力

　　3.消防报警系统设计、安装施工与调试能力

　　4.安防监控系统设计、安装与调试能力

　　5.对讲门禁系统设计、安装与调试能力

　　6.综合布线系统施工能力

　　7.智能建筑系统故障诊断与调试能力

　　8.DDC的接线、编程和调试能力

　　9.监控软件组态、通讯和运行能力
